DNA xDSL -modeemi DG301AC

Ominaisuudet Käyttöönotto Asetukset Päivitykset

Käyttöönotto

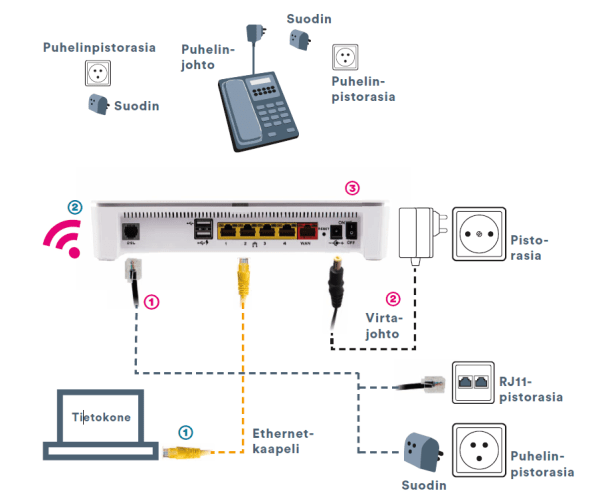

Modeemin asennus

  1. Yhdistä modeemin mukana tuleva puhelinjohto (RJ11) modeemin DSL-liitännästä suotimen DSL (RJ11) pistokkeeseen ja kytke pistoke puhelinpistorasiaan. Mikäli käytät liittymässäsi myös lankapuhelinta, tulee jokainen lankapuhelin liittää ensin suodattimeen ja suodatin kytkeä puhelinpistokkeeseen. VDSL-yhteyttä käytettäessä tulisi jokaiseen pistokkeeseen kytkeä suodattimet. Näin vältytään DSL-liikenteen aiheuttamilta häiriöääniltä lankapuheluissa ja varmistetaan laajakaistan luotettava toiminta, vaikka lankapuhelinta ei olisikaan. Mikäli asunnossasi on valmiina RJ11-portit, voit kytkeä puhelinpiuhan suoraan tähän ilman suodinta.
  2. Kytke virtalähde pistorasiaan ja yhdistä sen toinen pää DG301-modeemin virtaliittimeen.
  3. Paina modeemin virtapainiketta. Modeemin valot vilkkuvat noin 5 minuutin ajan. Asennus on mennyt oikein, kun virtakytkimen valo syttyy ja modeemin Internet- ja Broadband-kohtiin syttyvät vihreät valot. DG301AC:n asennus on nyt valmis.
  4. DG301AC-modeemiin voit kytkeä laitteita kahdella eri tavalla: - A. Yhdistämällä modeemin ja vaikkapa tietokoneen tai digiboksin toisella Ethernet (RJ45) -verkkokaapelilla.
    - B. Langattomasti WiFin (langattoman netin) avulla.

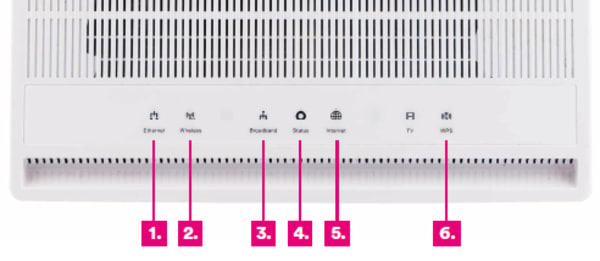

Etupaneelin valojen merkitykset

1. Ethernet (RJ45) osoitinvalo

Vihreä valo Ethernet-kaapeli kytketty LAN-porttiin
Pimeänä Ethernet-kaapelia ei ole kytketty LAN-porttiin
Vilkkuu vihreänä Data liikkuu LAN-porteissa



2. Wireless

Vihreä valo WiFi käytössä
Pimeänä WiFi ei ole käytössä
Vilkkuu vihreänä Data liikkuu WiFi-verkossa



3. Broadband

Vihreä valo Kytketty DSL/ETH-WAN -verkkoon
Pimeänä Ei kytketty DSL/ETH-WAN -verkkoon
Vihreä valo vilkkuu Data liikkuu WAN-portin kautta



4. Virtamerkkivalo

Vihreä valo Virta on päällä
Punainen valo Käynnistysvirhe (ota yhteys asiakaspalveluun)
Pimeänä Virta on pois päältä



5. Internet-osoitin

Vihreä valo IP-osoite vastaanotettu ja nettiyhteys muodostettu
Punainen valo Ei IP-osoitetta eikä nettiyhteyttä



6. WPS

Vihreä valo Päätelaite rekisteröitynyt WPS:n kautta
Vihreä vilkkuva valo WPS-rekisteröinti käynnissä




Laitteen liitännät

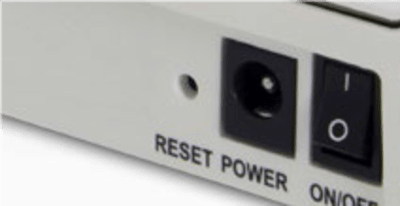

1. Virtakytkin (virta päälle/pois). Jos otat virran pois päältä, niin odota vähintään 15 sekuntia kunnet kytket sen takaisin.

2. Power-liitin laitteen omalle sähkömuuntajalle.

3. Reset-painike laitteen takaosassa palauttaa modeemin tehdasasetukset. Jos olet unohtanut modeemin asetuksiin tekemäsi muutokset esim. salasanan, paina teräväkärkinen esine (esim. suoristettu paperiliitin) kevyesti 15 sekunnin ajan modeemin takapaneelissa olevan resetointipainikkeen reikään. Modeemin resetointi palauttaa kaikki alkuperäiset tehdasasetukset.

4. Sisäverkko Ethernet-portit (LAN 1-4, RJ45). Liitännät tietokoneeseen tai vaikkapa digiboksiin.

5. WAN-liitäntä esimerkiksi toisen modeemin liittämiseksi DG301AC:hen tai Ethernet-kohteisessa Ethernet (RJ45) -kaapelin yhdistämiseksi seinärasiaan.

6. DSL-yhteyden portti (RJ11). Kytke tähän porttiin DSL-kohteissa käytettävä RJ11-puhelinverkkojohdon toinen pääja toinen suotimen kautta pistorasiaan tai suoraan  RJ11-rasiaan.

7. USB-portit. USB-porttiin voit kytkeä USB-mokkulan tai esimerkiksi massamuistin, jonka voi jakaa laitteen avulla lähiverkolle.



WiFi-verkon nimi ja salasana

DNA:n laajakaistamodeemit ovat langattoman verkon osalta salattuja. Löydät verkon nimen ja salasanan pakkauksen mukana tulleesta lapusta, laitteeseen liimatusta tarrasta  sekä tarvittaessa asetussivuilta.

  • SSID (verkon nimi): Esim. DNA-WLAN-XXX, DNA-WLAN-2G-XXX ja DNA-WLAN-5G-XXX
  • Langattoman verkon salasana: Esim. 12345678901

DG301AC-modeemi tukee 2,4 GHz ja 5 GHz -taajuuksisia langattomia WiFi-verkkoja. Molemmat ovat oletuksena päällä. Erotat nämä toisistaan 2G- ja 5G-termeistä verkkojen nimessä. Voit vaihtaa verkkojen nimet tai kytkeä toisen pois modeemin asetussivuilla. Laite lähettää myös kolmatta WiFi-verkkoa, joka on yhdistelmä 2,4 GHz ja 5 GHz -verkkoja. Yhdistä tähän ja käyttölaite valitsee mitä taajuutta käytetään.

Unohtuiko salasana? Kun resetoit modeemin tehdasasetuksiin, palautuvat alkuperäiset asetukset (ml. salasana) takaisin. Resetoi modeemi painamalla modeemin takana olevaa reset-nappia 30 sekunnin ajan. Tällöin modeemissa välähtävät kaikki valot yhtäaikaisesti.

WiFi-verkon käyttöönotto

Windows 10

Näin otat käyttöön langattoman verkkoyhteyden (WiFi) Windows 10 –järjestelmässä:

  1. Paina Windowsin työpöydän oikeassa alakulmassa,  kellon läheisyydessä, olevaa WiFi-kuvaketta.


  2. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.


  3. Syötä verkon salasana. Löydät salasanan modeemin takaosan tarrasta. Kirjoita salasana tarkalleen samalla tavalla kuin se on tarrassa ja paina OK. Nyt voit aloittaa netin käytön.

Windows 8

1. Vie hiiren kursori tietokoneen näytön oikeaan yläkulmaan. Valitse sen jälkeen rattaan kuva (asetukset). Valitse seuraavaksi kuuluvuuspalkit.


2. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.





3. Syötä verkon salasana. Löydät salasanan modeemin takaosan tarrasta. Kirjoita salasana tarkalleen samalla tavalla kuin se on tarrassa ja paina OK. Nyt voit aloittaa netin käytön.

4. Mikäli haluat jakaa tiedostoja laitteiden välillä, valitse alempi kohta. Mikäli et halua jakaa tiedostoja laitteiden välillä, valitse ylempi kohta.

Windows 7 tai Vista

1. Klikkaan Windowsin työpöydän oikeassa alakulmassa, kellon läheisyydessä, olevaa WiFi-kuvaketta.




2. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.




3. Seuraavaksi tietokone kysyy langattoman verkon salasanaa. Löydät salasanan modeemin takaosan tarrasta (Salasana). Kirjoita salasana tarkalleen samalla tavalla, kuin se on tarrassa ja paina OK. Voit aloittaa netin käytön.

Mac OS X
  1. Paina yläkulmassa olevaa WiFi-kuvaketta.


  2. Valitse oma verkkosi (SSID).


  3. Syötä salasana avoimeen kenttään ja valitse Muista tämä verkko. Paina Ok.
Android-tabletti
  1. Siirry näkymään, josta näet kaikki sovellukset.
  2. Valitse kohta Asetukset.
  3. Valitse kohta WiFi (vanhemmissa Android- tableteissa Langattomat ja verkot).
  4. Odota vähän aikaa, että tabletti etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID).
  5. Seuraavaksi tablettisi kysyy langattoman verkon salasanaa. Syötä salasana joka on modeemin takaosassa olevassa tarrassa (Salasana) avoimeen kenttään.
  6. Paina Yhdistä. Nyt nettiyhteys toimii.
Apple iPad
  1. Valitse työpöydältä asetukset.
  2. Valitse asetuksista kohta WiFi (vanhemmissa iPad-laitteissa kohta on merkitty WLAN).
  3. Odota vähän aikaa, että iPad etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID).
  4. Seuraavaksi iPad kysyy langattoman verkon salasanaa. Syötä salasana joka on modeemin takaosassa olevassa tarrassa (Salasana) avoimeen kenttään.
  5. Paina Liity. Nyt nettiyhteys toimii.
