Sagemcom F-3284DC
Ominaisuudet
- Docsis 3.0 -yhteensopiva kaapelimodeemi (8 DS ja 4 US kanavaa)
- Langaton yhteys: Wi-Fi 802.11b/g/n dual band, 2.4GHz ja 5 GHz
- IPv6-tuki
- 4 kpl 1Gb LAN-portteja (esim. digiboksille tai tietokoneelle)
- USB-portti esimerkiksi massamuistin jakamiseksi lähiverkkoon
- DNA:n kustomoidut asetukset
Käyttöönotto
1. Modeemin asennus
- Kytke Sagemcom-modeemisi kuvassa näkyvällä tavalla. Valkoinen antenni johto viedään antennirasiaan. Rasiajaotinta käytetään, jos antennirasiassa ei ole omaa data pistoketta ja kaapelitelevisiota tai digiboksia halutaan käyttää samaan aikaan.* Lopuksi kytketään virtajohto modeemiin ja seinään sekä kytketään virrat päälle modeemin päävirtakytkimestä. Tietokone tai muu käyttölaite voi olla yhteydessä modeemiin langattomasti tai Ethernet-johdolla.
- Rekisteröityminen DNA:n kaapeliverkkoon kestää yleensä n. 10 minuuttia, enintään 2 tuntia. Mikäli yhteyden avaus ei onnistu, soita DNA:n asiakaspalveluun. Yhteys on käytettävissä kun modeemin (1. Power, 2. DS, 3. US ja 4. Online) valot palavat yhtäjaksoisesti. Nyt voit aloittaa netin käytön.
2. WLAN-verkon nimi ja salasana
Löydät modeemien WLAN-tehdasasetukset modeemin pohjassa olevasta tarrasta.
SSID (verkon nimi): Esim. DNA-WLAN-2G-00A1
Salasana (WPA2-PSK): Esim. 12345678901
Windows 10
Näin otat käyttöön langattoman verkkoyhteyden (WiFi) Windows 10 –järjestelmässä:
- Paina Windowsin työpöydän oikeassa alakulmassa, kellon läheisyydessä, olevaa WiFi-kuvaketta.
- Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.
- Syötä WiFin salasana (suojausavain, SSID) avoimeen kenttään. WiFin salasanan löydät modeemissa olevasta tarrasta. Hyväksy yhdistäminen painamalla seuraava.
Mikäli haluat jakaa tiedostoja laitteiden välillä, valitse Kyllä. Mikäli et halua jakaa tiedostoja laitteiden välillä, valitse Ei.
- Kone hakee yhteyden verkkoon ja langaton yhteys on nyt valmis käytettäväksi.
Windows 8
Näin otat käyttöön langattoman verkkoyhteyden (WiFi) Windows 8 -järjestelmässä:
- Vie hiiren kursori tietokoneen näytön oikeaan yläkulmaan. Valitse sen jälkeen rattaan kuva (asetukset).
- Valitse seuraavaksi kuuluvuuspalkit.
- Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.
- Syötä WiFin salasana (suojausavain, SSID) avoimeen kenttään. WiFin salasanan löydät modeemissa olevasta tarrasta. Hyväksy yhdistäminen painamalla seuraava.
Mikäli haluat jakaa tiedostoja laitteiden välillä, valitse alempi kohta. Mikäli et halua jakaa tiedostoja laitteiden välillä, valitse ylempi kohta.
- Kone hakee yhteyden verkkoon ja langaton yhteys on nyt valmis käytettäväksi.
Windows 7 / Vista
Näin otat käyttöön langattoman verkkoyhteyden (WiFi) Windows 7 / Vista -järjestelmässä:
- Paina Windowsin työpöydän oikeassa alakulmassa, kellon läheisyydessä, olevaa WiFi-kuvaketta.
- Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID). Laita ruksi kohtaan ”Yhdistä automaattisesti” / ”Connect automatically” ja paina Yhdistä / Connect.
- Syötä WiFin salasana (suojausavain, SSID) avoimeen kenttään. WiFin salasanan löydät modeemissa olevasta tarrasta. Hyväksy yhdistäminen painamalla OK.
- Kone hakee yhteyden verkkoon ja langaton yhteys on nyt valmis käytettäväksi.
Mac OS X
- Paina yläkulmassa olevaa WiFi-kuvaketta.
- Valitse oma verkkosi (SSID).
- Syötä WiFin salasana (suojausavain, SSID) avoimeen kenttään. WiFin salasanan löydät modeemissa olevasta tarrasta. Valitse ”Muista tämä verkko” ja paina OK.
Android-tabletti
Langattoman verkkoyhteyden (WiFi) käyttöönotto Android-tabletilla:
- Siirry näkymään, josta näet kaikki sovellukset.
- Valitse kohta Asetukset.
- Valitse kohta WiFi (vanhemmissa Android- tableteissa Langattomat ja verkot).
- Odota vähän aikaa, että tabletti etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID).
- Seuraavaksi tablettisi kysyy langattoman verkon salasanaa. Syötä salasana joka on modeemin takaosassa olevassa tarrassa (suojausavain, SSID) avoimeen kenttään.
- Paina Yhdistä. Nyt internetyhteys toimii.
Apple iPad
- Valitse työpöydältä asetukset.
- Valitse asetuksista kohta WiFi (vanhemmissa iPad-laitteissa kohta on merkitty WLAN).
- Odota vähän aikaa, että iPad etsii verkkoja. Valitse sen jälkeen verkko, jonka nimi on modeemin takaosassa olevassa tarrassa (SSID).
- Seuraavaksi iPad kysyy langattoman verkon salasanaa. Syötä salasana joka on modeemin takaosassa olevassa tarrassa (suojausavain, SSID) avoimeen kenttään.
- Paina Liity. Nyt internetyhteys toimii.
Unohtuiko salasana?
Voit palauttaa tehdasasetukset painamalla laitteen takaosassa olevan RESET-painikkeen pohjaan yli 5 sekunnin ajaksi. Tällöin kaikki laitteen asetuksiin tekemäsi muutokset nollautuvat ja laite palautuu oletusasetuksiin. Laitteen asetusten muokkaus kannattaa tehdä tämän jälkeen uudelleen kytkemällä laite tietokoneeseen verkkokaapelilla (Ethernet-kaapeli).
Asetussivulle kirjautuminen
Huom! Langattoman verkon käyttöön liittyviä asetuksia kannattaa muuttaa vain sellaiselta tietokoneelta, joka on liitetty laitteeseen verkkokaapelilla (Ethernet-kaapeli).
Tämän käyttöohjeen kuvitus on tehty Sagemcom F-3284DC DNA modeemin ohjelmistoversion 2.69.0T2 pohjalta. Ohjelmistoversioiden välillä voi esiintyä eroavaisuuksia ja uudemmat versiot saattavat sisältää lisäominaisuuksia. Sagemcom F-3284DC DNA -modeemin asetussivuilla on lukuisa joukko asetuksia ja niihin liittyviä parametreja. DNA:n tuotetuki kattaa ainoastaan tässä ohjeessa käsiteltyjen osioiden neuvonnan ja tuen.
Asetussivuille kirjautuminen
Laitteen kaikkia asetuksia hallitaan tietokoneen Internetselaimella. Laitteen muistissa olevat asetussivut muistuttavat tavallisten internet sivujen käyttöä, joten asetusten muuttaminen on helppoa. DNA suosittelee Internet Explorer, Firefox, Google Chrome ja Safari (Apple) -selaimia. Yhdistä päätelaitteesi (PC, tabletti) modeemiin langattomasti tai Ethernet-johdolla.
- Avaa Internet-selain (tässä vaiheessa saatat saada virheilmoituksen selaimeesi, mutta älä huomioi sitä)
- Kirjoita osoiteriville osoite DNA.WLAN/ tai http://192.168.1.1 (siltaavassa tilassa 192.168.100.1)
- Enteriä painamalla pääset kirjautumissivulle
- Username on admin ja password on 1234, nämä ovat esiasetettuja oletusasetuksia
- Painamalla Apply, aukeaa F-3284DC DNA asetussivut
Salasanan vaihto ja unohtunut salasana

Kaikilla DNA Kaapelimodeemi WLAN Sagemcom F-3284DC DNA modeemeilla on tehdasasetuksiltaan sama salasana, 1234. Salasanaa tarvitaan, jotta laitteen asetuksia voidaan muuttaa. Salasana tulee vaihtaa tietoturvasyistä, jotta ulkopuoliset eivät voi hallinnoida modeemia. Kun olet kirjautunut asetussivuille, saat vaihdettua salasanan seuraavasti:

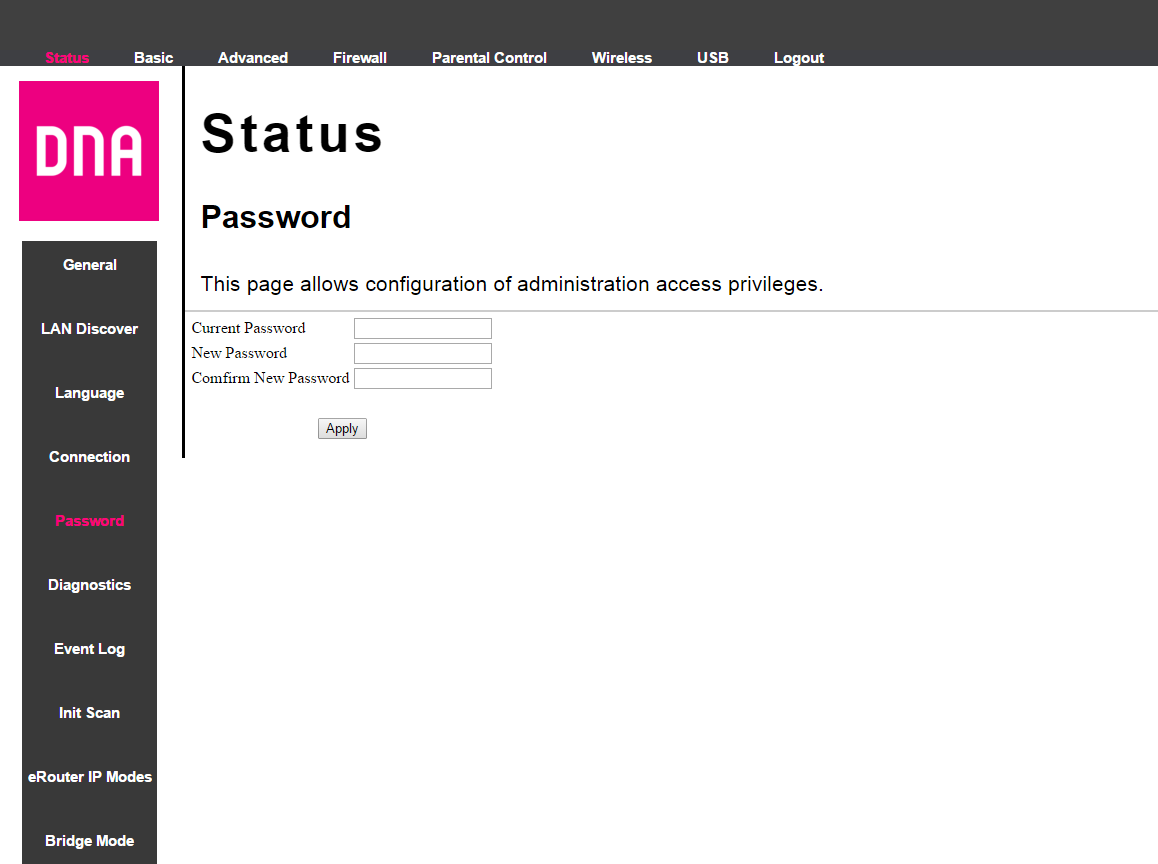

Kun olet statussivulla, valitse vasemman reunan navigointivalikosta Password, jolloin aukeaa Password-sivu. Tämän sivun kautta voit muuttaa laitteen salasanaa.
Päätä, minkä salasanan otat käyttöön ja kirjoita se myös muistiin itsellesi. Salasana voi olla enintään kahdeksan merkkiä pitkä ja se voi muodostua numeroista ja kirjaimista. Salasanassa isot ja pienet kirjaimet ovat merkitseviä.
Kirjoita nykyinen salasanasi current password -kenttään. Tämän jälkeen kirjoita valitsemasi uusi salasana New Password -kenttään sekä uudelleen Confirm New Password-kenttään. Klikkaa Apply.
Unohtuiko salasana?
Voit palauttaa tehdasasetukset painamalla laitteen takaosassa olevan RESET-painikkeen pohjaan yli 5 sekunnin ajaksi. Tällöin kaikki laitteen asetuksiin tekemäsi muutokset nollautuvat ja laite palautuu oletusasetuksiin. Laitteen asetusten muokkaus kannattaa tehdä tämän jälkeen uudelleen kytkemällä laite tietokoneeseen verkkokaapelilla (Ethernet-kaapeli).

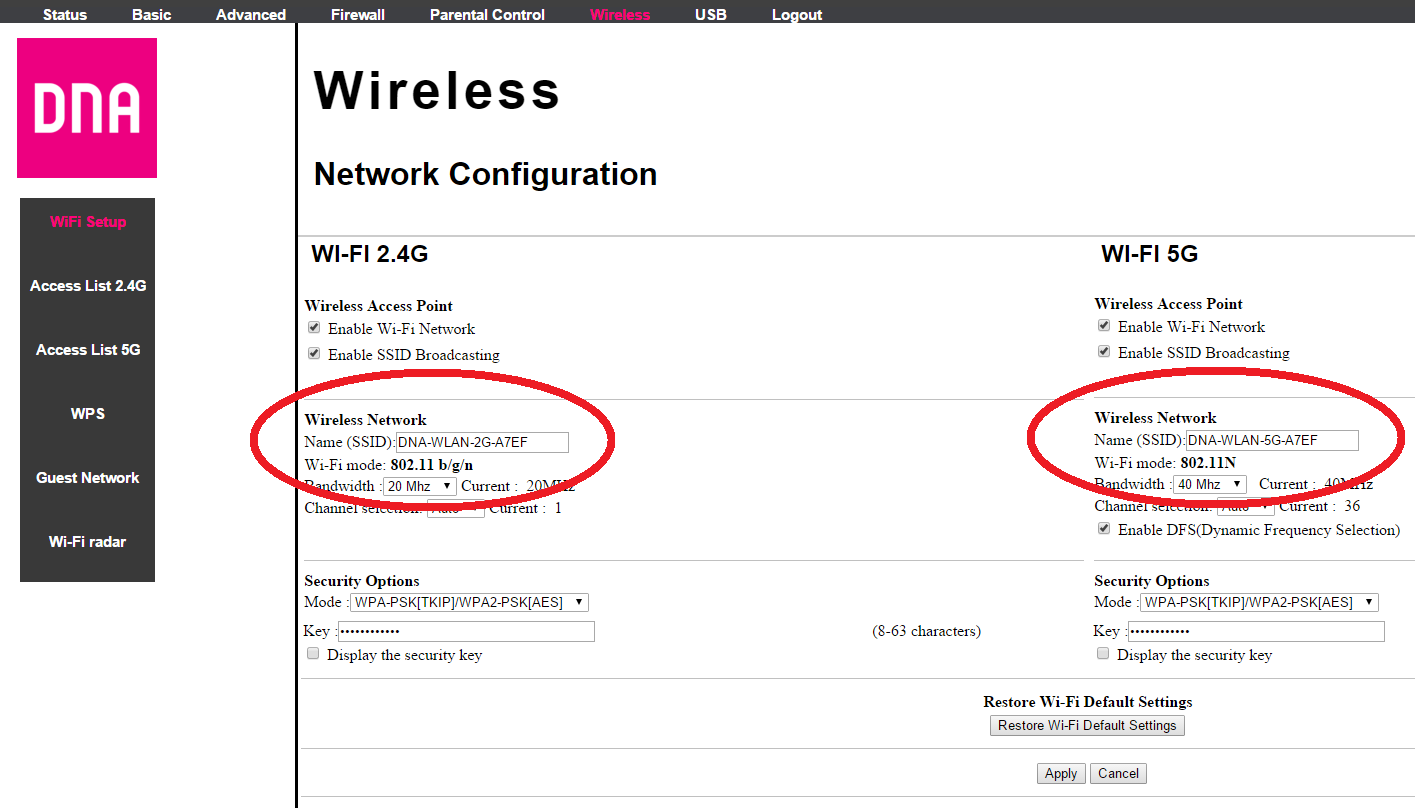

Langattoman verkon nimen muuttaminen

DNA Kaapelimodeemi F-3284DC DNA:ssa on radiot sekä 2,4 että 5 GHz:n taajuuksille. Molemmat ovat oletuksena päällä ja erinimisinä, jolloin haluttu taajuus voidaan valita päätelaitteella valitsemalla vain oikean niminen verkko (DNA-WLAN-2G-XXXX tai DNA-WLAN-5G-XXXX). Valitse asetussivuston ylälaidan valikosta Wireless, jolloin avautuu WLAN-perusasetussivu. Kyseisen sivun kautta voit muuttaa langattoman verkon käyttöön liittyviä asetuksia. Näiden asetusten on vastattava niiden päätelaitteiden asetuksia, joilla haluat käyttää langatonta verkkoa.
SSID tarkoittaa langattoman verkon nimeä. Muuta tehtaalla asetettu nimi haluamaksesi. Nimeäminen helpottaa oman verkon tunnistusta, mikäli lähistöllä on muita langattomia yhteyksiä. Tehdasasetusten mukainen verkon nimi löytyy laitteen pohjassa olevasta tarrasta. Turvallisuuden takia verkkoa ei kannata nimetä niin, että se voidaan yhdistää käyttäjään, käyttäjätunnukseen tai salasanaan. Nimi voi koostua kirjaimista, numeroista tai välimerkeistä (nimen maksimipituus on 32 merkkiä).
Esimerkiksi muuttamalla 2.4Ghz-taajuuksisia verkkoasetuksia (sivun vasen puolisko) vaihtamalla tämän verkon nimeksi (SSID) ”Oman verkon nimi 2G” ja tekemällä saman 5Ghz taajuudelle ”Oman verkon nimi 5G”, on oikean taajuuden löytäminen käyttölaitteella helpompaa.
Oman lähetyskanavan valinta ja vaihto

Lähetyskanavan valinta
Valitse asetussivuston ylälaidan valikosta Wireless, jolloin avautuu WLAN-perusasetussivu.
Tehdasasetuksillaan modeemi käyttää kulloisellakin hetkellä vapainta mahdollista lähetyskanavaa (Channel) molemmilla taajuuksilla/radioilla (auto).
WLAN-verkkokorttisi kantaman sisällä voi olla useampikin langaton tukiasema, mitkä saattavat käyttää kantamansa sisällä oletusarvoisesti samaa kanavaa, jolloin tukiasemien lähetykset häiritsevät toisiaan ja aiheuttaa yhteyden hidastumista/ pätkimistä. Mikäli yhteysnopeus ei vastaa DNA laajakaistaliittymän oletusnopeutta tai yhteys pätkii, kannattaa lähetyskanava vaihtaa toiseksi kokeilemalla esimerkiksi manuaalisesti eri vaihtoehtoja. Lähetyskanavan mahdollinen arvo voi olla mikä tahansa 2.4Ghz:n pudotusvalikosta valittavana oleva numero (1–13). 5 GHz:n taajuudella ETSI-normi määrittelee, että lähetyskanavan valinta (Channel) pitää olla automaattinen (tai manuaalisesti 36 tai 44), jolloin laite valitsee vähiten ruuhkautuneen lähetyskanavan.

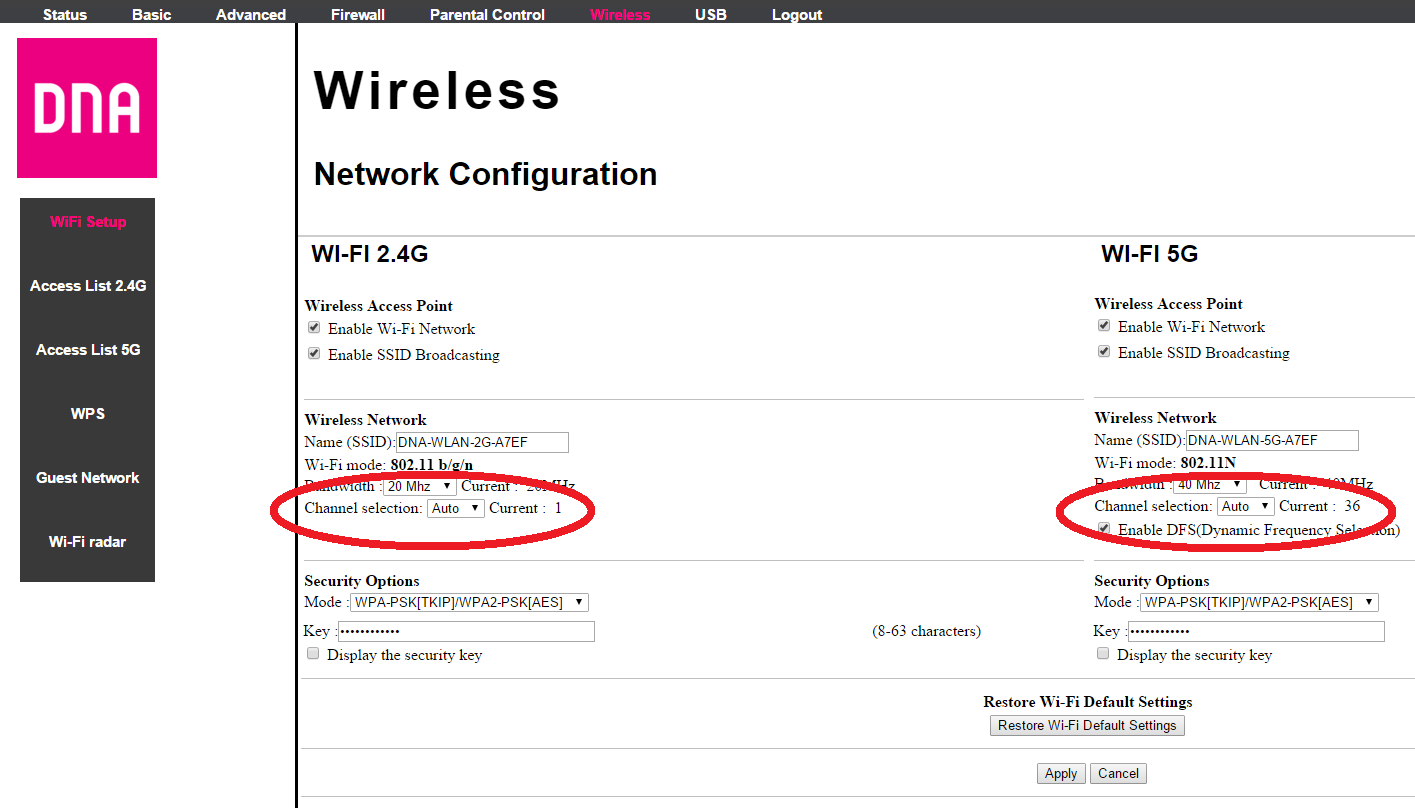

Lähetyskanavan vaihto
Valitse asetussivuston ylälaidan valikosta Wireless, jolloin avautuu WLAN-perusasetussivu.
- Valitse 2.4Ghz Channel alasvetovalikosta kanava väliltä 1-13 tai jätä auto päälle. 5Ghz valikosta voidaan valita 36 tai 44, tai auto.
- Paina Apply.
802.11n-tilan hallinta

Jos tietokoneesi/päätelaitteesi tukee 802.11n -määritystä, voit käyttää 40MHz WLAN kaistanleveyttä. Tämä parantaa WLAN-verkon asetusta modeemistasi, jos sen kuuluvuusalueella ei ole muita tukiasemia. Jos kuuluvuusalueella on paljon muita tukiasemia, voi asetuksesta olla haittaa kaikille lähialueen käyttäjille. Ongelmat korostuvat varsinkin kerrostaloissa 2.4 GHz:n taajuusalueella.
- Valitse Bandwith alasvetovalikosta 40 MHz.
- Paina Apply.
Langattoman yhteyden ja modeemin liikenteen salaaminen

Langattoman lähiverkon verkkoyhteyden suojaukseen on syytä kiinnittää erityistä huomiota. Koska langaton lähiverkko toimii myös seinien läpi, on verkon kattavuutta käytännössä mahdotonta rajata toimimaan vain halutulle alueelle. Yhteyden salaaminen on tehokas tapa estää ulkopuolisilta laajakaistaliittymän luvaton käyttö tai yhteyden haltuunotto. Salaus koskee vain kaapelimodeemin ja tietokoneen välistä langatonta liikennettä.
Kaapelimodeemin ja tietokoneen välinen suojaus ei kuitenkaan estä internetistä tulevia uhkia, kuten verkkohyökkäyksiä, viruksia ja tietomurtoja, joille suojaamaton tietokone on aina alttiina, kun ollaan yhteydessä internettiin. Siksi DNA suosittelee DNA Nettiturvan hankkimista. Se on helppo ja vaivaton tapa huolehtia tietokoneen tietoturvasta. Langattomassa lähiverkossa suosittelemme käytettäväksi niin kutsuttua WPA2 (Wi-Fi Protected Access) -salausta. Se on käytettävissä olevista vaihtoehdoista tällä hetkellä turvallisin. Oletusarvoisesti modeemi tukee sekä WPA2- PSK, TKIP ja WPA-PSK salaustapoja.

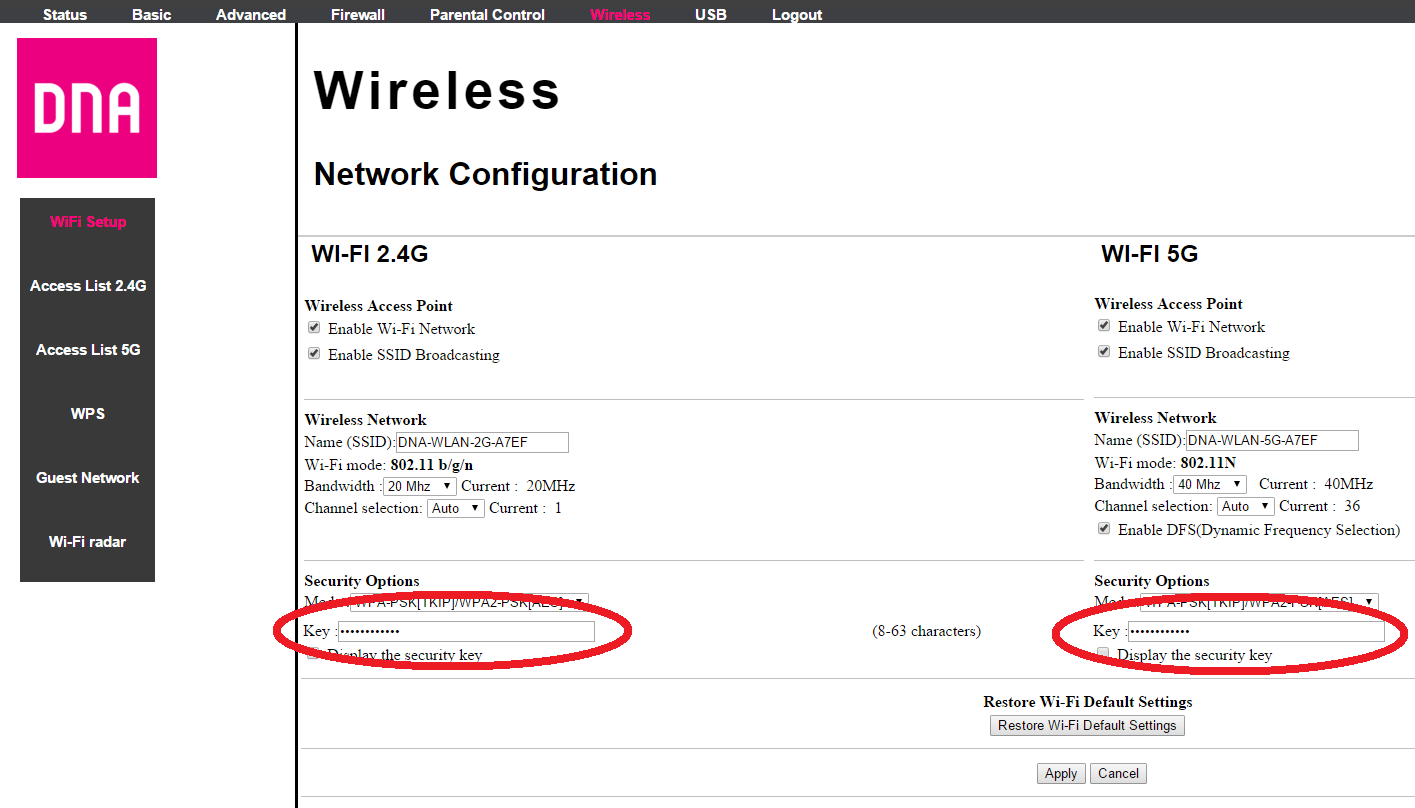

Sagemcom F-3284C DNA -modeemin langattoman liikenteen salaus
Valitse asetussivuston ylälaidan valikosta Wireless, jolloin avautuu WLAN-perusasetussivu.
- Asetussivujen oletuksena on WPA-PSK/TKIP/WPA2-PSK-salaus.
- Asetussivuilla on määritelty hyviksi koetut arvot vaadittaviin asetuksiin.
- Muuta tarvittaessa käytettävä WPA Key-salasana (8-63 ascii-merkkiä).
- Tallenna muutokset klikkaamalla Apply.
Modeemin asettaminen siltaavaksi
IP flood detection ja palomuuri
Mikäli Internet-yhteys pätkii surffatessa, pelatessa esim. konsolipelejä pelatessa, ip-puheluita soittaessa, ladatessa tiedostoja jne., kannattaa kokeilla ottaa IP Flood detection -asetus pois päältä (IP Flood detection = netistä tulevan IP-pakettihyökkäyksen tunnistus).
Sagemcom F-3284DC on mahdollista muuttaa myös kokonaan (myös WLAN) siltaavaksi valitsemalla ylhäältä Status ja sivuvalikosta Bridge mode.
Ohjelmistopäivitykset
Kaapelimodeemeissa päivitykset tulevat automaattisesti verkosta. Päivityksiä ajetaan öisin modeemeihin, jolloin ne aiheuttavat vähiten ongelmia. Joissakin harvinaisissa tapauksissa modeemi voi tarvita aamulla resetoinnin ja uudelleenkäynnistyksen päivityksen jäljiltä, jotta laitteen toiminta olisi paras mahdollinen.
Jos haluat ajaa päivitykset samantien laitteeseen, kannattaa kokeilla irrottaa kaikki johdot laitteesta muutamaksi minuutiksi ja kytkeä ne sen jälkeen uudelleen. Tällöin modeemi nousee linjoille uudelleen ja pyytää samalla päivityksiä.
Uusin versio julkaistu 2.183.0, julkaistu 20.1.2020
- Cable Hunt -korjaus
- Turvapäivityksiä
Versiojulkaisu 87.11.2018
- Yhteensopivuutta DNA Hubin kanssa parannettu
- Portinsiirtoa ja käyttöä parannettu medium ja high palomuuriasetuksilla
- Pieniä käyttöliittymämuutoksia
Uusi versionumero on 2.150.0
HUOM! Sagemcom F-3284DC -modeemin uuden päivityksen (11/15) mukana on tullut uusia ominaisuuksia ja oletusasetusten muutoksia. Muutoksia ovat uusi asetussivu LED-valolle, IP-flood detection kytkeminen pois päältä ja palomuurien kytkeminen päälle. DNA suosittelee käyttäjää kytkemään palomuurit (ipv4 ja ipv6) pois päältä, jos niitä ei koe tarvitsevansa.
