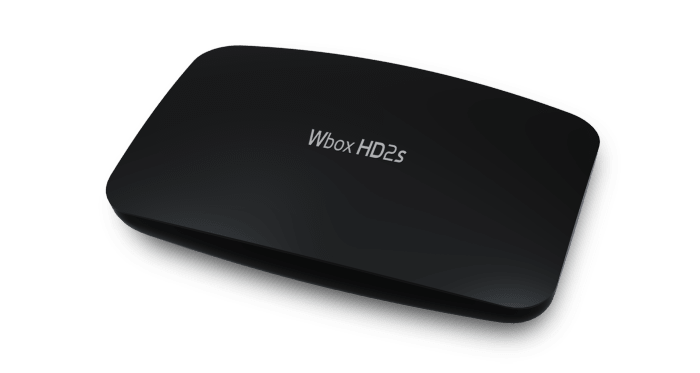

Wbox HD2s

Ominaisuudet

  • HD-digiboksi antenni- ja kaapelikotiin (DVB-C ja DVB T/T2)
  • 7 päivän EPG-ohjelmaopas ja suosikkikanavalistaus
  • 1000 sivun teksti-TV
  • HDMI digitaalinen TV-liitäntä
  • 1920 x 1080 resoluution tuki
  • Sisäänrakennettu Conax-kortinlukija
  • Ethernet-verkkoliitäntä, USB-liitäntä

Käyttöönotto

Laitteen sijoittaminen ja kytkennät

  • Asenna digiboksi vaaka-asentoon.
  • Älä aseta raskaita esineitä, kuten televisiota, digiboksin päälle.
  • Älä sijoita digiboksia paikkaan, jossa se altistuu värinälle, suoralle auringonvalolle, kosteudelle, kylmälle tai kuumalle tai paikkaan, jossa ilmankierto sen ympärillä on estynyt.

Asenna ensin modeemi tai langaton laajakaistayhteys erillisen ohjeen mukaan ja varmista, että internetyhteys toimii.

Liitä sitten digiboksi televisioon ja modeemiin ohjeen mukaan:

  1. Liitä antennijohto (1) antennipistorasian TV-liitännästä digiboksin RF IN -liitäntään. Käytä tarvittaessa antennijakajaa.
  2. Liitä HDMI-kaapeli (2) digiboksin HDMI-liitännästä televisiosi HDMI-liittimeen
  3. Kytke digiboksin virtajohto (3) pistorasiaan.
  4. Liitä digiboksi internetiin ethernet-kaapelilla (4). Ethernet-liitäntää tarvitaan viihdepalveluiden kuten videovuokraamon käyttöön sekä digiboksin päivittämiseen.

Kytkeminen televisioon

Digiboksi voidaan kytkeä televisioon kahdella eri tavalla: HDMI- tai AV-liitännällä (DIN).

  • HDMI: Kytke HDMI-kaapeli laitteen takapaneelissa olevasta HDMI-liitännästä televisiosi HDMI-liittimeen.
  • AV: Kytke DIN-SCART -kaapeli laitteen takapaneelissa olevasta AV-liitännästä televisiosi SCART-liitäntään.

Kytkeminen kotiteatterijärjestelmään digitaalisesti

Kytke optinen S/PDIF-kaapeli laitteen takapaneelissa olevasta S/PDIF–liitännästä kotiteatterijärjestelmäsi S/PDIF-tuloliitäntään.

Signaalin vieminen analogiselle TV-vastaanottimelle

Kytke antennikaapeli digiboksin takapaneelissa olevasta “LOOP”-liitännästä analogisen vastaanottimesi RF-tuloliitäntään. Aseta digiboksi valmiustilaan kun haluat virittää tai katsoa kanavia käyttäen analogista vastaanotintasi.

Liittäminen internetiin

Kytke RJ45-verkkokaapeli laitteen Ethernet-liitännästä kotisi Internet-liittymään. Internet-yhteyden kautta saat mahdollisuuden käyttää videovuokraamoa, DNA TV:tä ja lisäksi saat uusimmat ohjelmistopäivitykset.

Digiboksin käyttöönotto

  1. Valitse haluamasi käyttökieli: suomi/ruotsi/englanti.
  2. Valitse televisioverkon tyyppi: antenni/kaapeli.
  3. Valitse kanavien hakutapa. Oletuksena Automaattinen, jota myös suositellaan käytettäväksi. Valintoja voi vaihtaa kaukosäätimen sivuttaissuuntaisella nuolinäppäimellä. Valinta lukitaan kaukosäätimen OK-näppäimellä.
  4. Kun valinnat on tehty, siirry kaukosäätimen nuolinäppäimellä kohtaan ’Siirry!’ ja paina OK. Tämän jälkeen digiboksi aloittaa kanavahaun. Kanavahaku kestää maksimissaan muutamia minuutteja.
    Kun haku on valmis, laite kertoo löydettyjen kanavien määrän. (Huomioi, että digiboksi ilmoittaa kaikkien verkossa saatavilla olevien kanavien määrän, myös ei-tilattujen maksullisten kanavien osalta).
  5. Tallenna kanavat valitsemalla ’Tallenna’ ja painamalla kaukosäätimen OK-näppäintä.

Toimi sitten näin

Avaa kuukauden kanava tai MTV3 HD -kanava tai jokin mahdollisesti tilaamistasi maksu-tv-kanavista ja katso näkyykö kuva. Jos ko. kanavan kohdalla näkyy ilmoitus "ei valtuuksia" tai "ei käyttöoikeuksia", pidä digiboksi päällä kunnes valtuudet päivittyvät. Tämä tapahtuu yleensä saman päivän aikana. Voit katsella päivittymisen aikana muita TV-kanavia normaalisti.

Huom! Voit tallentaa Wbox HD2s -digiboksilla maksu-tv-kanavia ulkoiselle USB-kovalevylle.

Asetukset

Vaihda PIN

Digiboksin PIN-koodi on ”1111”, mikäli et ole vaihtanut sitä.

Jos haluat vaihtaa PIN-koodisi, toimi seuraavasti:

  1. Valitse Käyttölukitus-valikosta ”Vaihda PIN”.
  2. Syötä vanha PIN-koodi käyttämällä kaukosäätimen numeronäppäimiä (0-9).
  3. Syötä uusi PIN-koodi.
  4. Vahvista uusi PIN-koodi.
  5. Valitse OK ja PIN-koodisi on vaihdettu.
Kanavien asennus

Valitse Asetukset-valikosta ”Kanavien asennus”.

Automaattinen kanavahaku

  1. Valitse ”Automaattinen kanavahaku” ja paina kaukosäätimen OK-näppäintä siirtyäksesi DVB-T (antenni) tai DVB-C (kaapeli) -kanavahakuun.
  2. Valitse ”Aloita” ja paina OK-näppäintä aloittaaksesi kanavahaun.
  3. Kun kanavahaku on valmis, näet haun tulokset ruudulla. Valitse ”Tallenna” ja paina OK-näppäintä tallettaaksesi kaikki löytyneet kanavat.

Manuaalinen kanavahaku

  1. Valitse ”Manuaalinen kanavahaku” ja paina kaukosäätimen OK-näppäintä siirtyäksesi DVB-T (antenni) tai DVB-C (kaapeli) -kanavahakuun.
  2. Voit muuttaa asetuksia kaukosäätimen nuoli- tai numeronäppäimillä.
    DVB-T: Kaistanleveys, aloitustaajuus, lopetustaajuus ja DVB-T/T2 -valinta.
    DVB-C: Kaistanleveys, aloitustaajuus, lopetustaajuus, symbolinopeus ja modulaatio.
  3. Valitse ”Aloita” ja paina kaukosäätimen OK-näppäintä aloittaaksesi kanavahaun.
  4. Kun kanavahaku on valmis, näet haun tulokset ruudulla. Valitse ”Tallenna” ja paina OK-näppäintä tallettaaksesi kaikki löytyneet kanavat.

Huom! Jos haluat poistaa kaikki löydetyt kanavat, valitse ”Poista” ja paina OK-näppäintä. Jos haluat vaihtaa virittimen tyyppiä, käytä ”Palauta tehdasasetukset” -toimintoa.

AV-asetukset
  1. Valitse Asetukset-valikosta ”AV-asetukset”
  2. Löydät valikosta seuraavat asetukset:
  • Kuvasuhde: 16:9, 4:3 tai automaattinen
  • SCART-kuva: Kuva-asetukset SCART-liitännälle – Kokokuva, Postiluukku tai Venytetty.
  • HDMI-kuva: Kuva-asetukset HDMI-liitännälle – Kokokuva, Postiluukku tai Venytetty.
  • Ääni: Monikanava tai Stereo
  • Ääniviive: 0-250 ms
  • Ensisijainen kieli: Esiasetus, Kuulorajoitteinen tai Näkörajoitteinen.
  • SCART-lähtö: CVBS tai RGB.
  • HDMI-lähtö: Automaattinen, 576p, 720p, 1080i tai alkuperäinen.
Kielet

Voit muokata kieliasetuksia Asetukset-valikon ”Kielet”-kohdasta, josta löydät seuraavat asetukset:

  1. Valikon kieli
  2. Ensisijainen kieli
  3. Toissijainen kieli
  4. Ensisijainen tekstitys
  5. Toissijainen tekstitys
  6. Kuulorajoitteistekstitys
Käyttöliittymä

Valitsemalla Asetukset-valikosta ”Käyttöliittymä” voit muokata seuraavia asetuksia:

  1. Katseluajan siirto: Kun välitön ajansiirto on päällä, ajansiirto on aina käytössä.
  2. Tallennuksen ennakkoaika: Tämä asetus aikaistaa jokaisen tallennuksen aloitusaikaa (Pois, 1, 2, 5 tai 10 minuuttia).
  3. Tallennuksen loppuviive: Tämän asetuksen määrittämä aika lisätään aina jokaisen ajastuksen loppuun (Pois, 5, 10, 15, 20 tai 30 minuuttia).
  4. Tallenteiden automaattipoisto: Tämän asetuksen ollessa päällä hakusana-ajastuksen vanhin tallenne poistetaan automaattisesti, kun tallennuksille asetettu tila on täynnä.
  5. Vakio tallennustila: Tämä asetus määrittää rajan uusien hakusana-ajastuksien käytettävissä olevalle tilalle (10 Gt, 20 Gt, 50 Gt, 100 Gt, 200 Gt, 500 Gt tai Rajaton).
  6. Näytönsäästäjän viive: Jos et tee mitään valikon ollessa avoinna, näytönsäästäjä käynnistyy tämä asetuksen määrittämän viiveen jälkeen (Poissa, 5, 10 tai 15 minuuttia).
  7. Infopalkin viive: Tämä asetus määrittää sen kuinka pitkän ajan infopalkkia näytetään esimerkiksi kanavavaihdon jälkeen (2, 5, 10 tai 15 sekuntia).
Järjestelmä

Tästä osiosta löydät seuraavat toiminnot:

  1. Resetoi laite: Käynnistää laitteen uudestaan.
  2. Palauta tehdasasetukset: Palauttaa laitteen tehdasasetukset. Tämä toiminto vaatii PIN-koodin syöttämisen. Oletuksena PIN-koodi on 1111.
Laitetiedot

Laitetiedoista löydät seuraavat asetukset:

  1. IP-verkko: Verkon tila, DNS1 ja DNS2
  2. Ohjelmisto: Ohjelmistoversio ja ohjelmistopäivityksen tarkistus.
  3. Linkitys ID: Laitteen linkitys ID korttilinkitystä varten.
Tehdasasetusten palauttaminen

Voit palauttaa digiboksin tehdasasetukset laitteen käyttövalikon eli menun kautta. Valitse Asetukset-valikosta ”Järjestelmä”, josta löydät ”Palauta tehdasasetukset” -toiminnon.

Huom! Tehdasasetusten palautus vaatii PIN-koodia. Oletus-PIN-koodi on 1111.

Päivitykset

Wbox HD2, HD2s ja HD3 –digiboksien ohjelmistoversion 5.2.4 jakelua laajennetaan keskiviikkona 27.4.

  • Laitemallit: Wbox HD2, Wbox HD2s ja Wbox HD3
  • Ohjelmistoversio: 5.2.4
  • Saatavuus: IP-verkon asiakkaat

Keskiviikkona 27.4. Wbox HD2, HD2s ja HD3 digiboksien kaikille ohjelmistoversioille on saatavilla uusi ohjelmistoversio. Uusi ohjelmistoversio on 5.2.4 ja se on jaossa IP-verkossa. Päivityksen lataus laitteelle edellyttää Wboxin kytkemistä Ethernet-johdolla modeemiin.

Päivityksessä tulevat uudet ominaisuudet

Jos digiboksissa on ohjelmistoversio 5.2.3

  • Ohjelmisto korjaa epästabiilisuus ongelmat antenniverkon asiakkailla

Jos digiboksissa on ohjelmistoversio 4.6.2

  • Ohjelmiston vakautta on parannettu.
  • DNA TV-sovellukseen lisätty hakutoimintoon "poista" ominaisuus

Jos digiboksissa on ohjelmistoversio 4.5.9

  • Ohjelmisto korjaa Wbox HD3 digiboksissa havaittua pikselöinti / ei signaalia ongelmat.

Jos digiboksissa on ohjelmistoversio 4.4rc2 tai vanhempi versio

  • Uudistettu DNA -käyttöliittymä
  • C More ohjelmakirjasto DNA TV liittymä asiakkaille (käyttö vaatii erillisen tilauksen tai MTV Total tai C More kanavapaketin sekä TV-kortin)
  • Viasat ohjelmakirjasto DNA TV -liittymä asiakkaille (käyttö vaatii tilauksen Viasat Kulta – tai Viasat Viihde –kanavapakettista sekä TV-kortin)
  • Elastinen feat. kirjaston DNA TV -liittymä asiakkaille

Oman digiboksin ohjelmistoversion löydät digiboksin päävalikosta kohdasta "Asetukset" -> "Laitetiedot" -> "Ohjelmisto". Jos digiboksissa ei ole uusinta ohjelmistoversiota, voit tehdä päivityksen kytkemällä digiboksin ethernet –kaapelilla internetiin ja käynnistämällä laitteen uudelleen. Laite hakee uusimman version automaattisesti ja ilmoittaa siitä, ennen asennuksen alkua.

Päivityksen lopuksi on aina hyvä tehdä tehdasasetusten palautus. Tarkemmat ohjeet digiboksin käyttöohjeissa. Mikäli digiboksi ei löydä uutta ohjelmistoa uudelleen käynnistyksen jälkeen, irroita antennikaapeli (ethernetkaapeli pitää olla kytkettynä), käynnistä laite uudellee ja odota kunnes TV-ruudulle ilmestyy uusi "ohjelmistopäivitys saatavilla". Valitse "päivitä nyt" ja laite aloittaa päivityksen.

Huomioithan ennen päivityksen aloittamista, että:

  • Laitetta ei saa sammuttaa ohjelmistopäivityksen aikana
  • Television ruutu saattaa mennä mustaksi päivityksen aikana. Tämä on täysin normaalia ja kuuluu päivitykseen (päivitys jatkuu jonkin ajan kuluttua)
  • Digiboksi tulisi olla kytkettynä suoraan modeemiin, kun päivitys tehdään internetin kautta (huom. myös palomuuri voi estää päivityksen).
  • Ohjelmistopäivitys ei paranna heikkoa TV-signaalia (heikkoon signaaliin auttaa usein laadukkaan antennijohdon hankkiminen tai kiinteistön antennijärjestelmän kunnon tarkistaminen)
  • Uudet TV-kanavat eivät edellytä ohjelmistopäivitystä (jos uudet kanavat eivät näy, auttaa usein tehdasasetusten palautus ja/tai uusi kanavahaku)

HUOM! Jos laite ei löydä ohjelmistopäivitystä tai ei vastaa kaukosäätimeen (5.2.3 ohjelmistolla oleva antenniverkon boksi)

1. irroita antennijohto ja käynnistä digiboksi uudelleen irroittamalla ja asettamalla virtajohto. saattaa vaatia useamman uudelleen käynnistyksen.
2. tee manuaalinen tehdasresetointi, mutta älä hae kanavia (ei onnistu wbox HD2s laitteella).

  • irroita laitteen virtajohto
  • paina laitteen etupaneelissa (HD2) / päällä olevaa (HD3) "nuoli oikealle" -nappia pohjassa
  • laita virtajohto takaisin kiinni
  • Nuolinäppäintä tulee pitää pohjassa niin kauan, kunnes televisioon tulee aloitusvalikko näkyviin

Ohjelmistoversio 4.5.4 tai 4.5.6 wbox HD3 -digibokseissa saattaa vaatia laitteen uudelleen käynnistämisen useamman kerran.

Vianselvitys

Laitteen virtavalo ei syty.

Tarkista, että virtajohto on kiinnitetty kunnolla.

En näe kuvaa.

Tarkista, että kuvaliitännät ja antennijohto ovat kytketty oikein ja ettei antennijohto ole poikki tai huonokuntoinen.
Tarkista myös, että televisiossasi on valittuna oikea asetus kuvan sisääntuloille.

Huono kuvanlaatu tai kuva pätkii.

Tarkista signaalin taso. Pitkä tai huonokuntoinen antennijohto tai antennijakaja saattaa heikentää signaalin tasoa.

En kuule ääntä.

Tarkista digiboksin ja televisiosi äänenvoimakkuus.
Tarkista että digiboksin tai television ääni ei ole mykistetty.
Tarkista että ääniliitännät on kytketty oikein ja huolellisesti.

Kaukosäädin ei toimi.

Tarkista, että kun käytät kaukosäädintä, se osoittaa suoraan kohti digiboksia.
Tarkista kaukosäätimen paristot ja vaihda ne tarvittaessa.

En näe kanavaa tai TV-ruudussa lukee ”salattu palvelu”.

Tarkista, että katselukortti on tarkoitettu valitsemasi kanavan katseluun. Ota tarvittaessa yhteyttä asiakaspalveluun. Ks. myös Maksukanavat eivät toimi.

”Ei korttia”.

Aseta katselukortti ja tarkista, että kortti on laitteessa siru alaspäin.

”Väärä kortti”.

Aseta digiboksiin oikea katselukortti.
Poista katselukortti ja aseta se laitteeseen uudestaan. Tarkista, että kortti on asetettu oikein siten, että siru on laitteeseen päin ja alaspäin.

Maksukanavat eivät toimi.

Maksukanavat eivät toimi jos katselukorttia ja digiboksia ei ole linkitetty keskenään.
Linkitys tapahtuu ilmoittamalla digiboksin linkityksen ID-numero ja katselukorttisi numero DNA:n asiakaspalveluun. Voit tehdä linkityksen myös Minun palvelussani. ID-numero löytyy digiboksin Laitetiedot-valikosta.
Kortti on asetettava laitteeseen kolmen vuorokauden sisällä siitä, kun digiboksin ID-numero ja katselukortin numero ovat linkitetty. Digiboksi on pidettävä päällä kunnes linkitystä vaativat maksu-tv-kanavat näkyvät. Tämä kestää yleensä noin 20-60 minuuttia.
